配电房监测

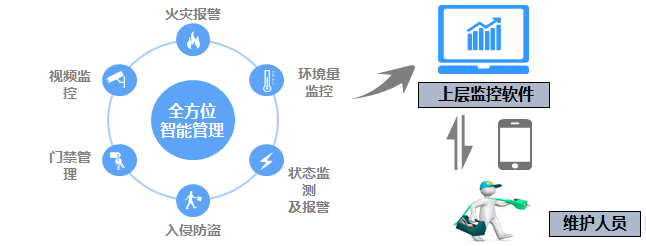

智能配电房测控系统，具备对环境、安防、电气设备状态等信息的监测和控制功能。系统对各种监测及报警数据进行分析，实时反映现场运行情况，通过联动控制，保证配电房安全运行，防止因环境改变、非授权活动、设备状态变化等引起的事故，满足对配电房远程运维的可靠调度。本系统搭建基于大数据分析及挖掘技术的配网监控云平台，以低压配网中的30V开关、配电房环境温湿度、配电房的设备状态等作为监测对象，让电力配电部门及时了解供电设备运行及环境状况，利用现代化的配电房监控手段进行实时监测与控制，可给用电管理提供直接的、便利的技术支持。

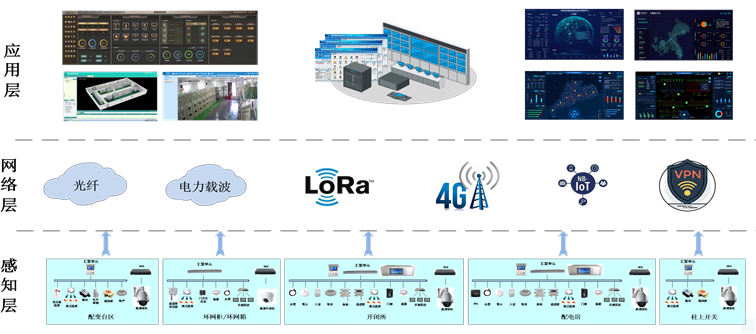

中心管理系统分为硬件平台和软件平台，硬件平台包括网络通讯设备、服务器、客户机等，服务器是整个系统的核心，基本任务是数据的维护和数据的处理。软件平台主要功能包括集中采集、管理各个站端系统，平面显示各站端实时情况，包括主接线、设备工况、实时检测数据曲线与历史数据曲线等界面，直观的描述现场环境状态等。

高可靠强安全性

　　设备采用工业化的设计，关键部件防护达到军品级，完全适用于不同地区的配电房环境要求，满足7×24小时、全年365天的全天候长期稳定运行。

　　所有应用软件均遵循相关的规定，符合国家有关系统安全的要求，提供安全手段防止内部用户的非法入侵及操作人员的越级操作，以确保信息安全。

　　模块化、标准化

　　软件系统的设计采用模块化结构设计和规范化标识，保证软件的可维护性要求

　　系统的软硬件设计采用模块化可扩充结构及标准化模块接口，便于系统适应不同规模和功能要求的监控网络系统

　　移动性、实时性

　　系统可实时监视系统和设备的运行状态，记录和处理相关数据并实时呈现监测数据信合和告警信息，及时侦测故障，通知人员处理，从而实现配电机房的少人或无人职守，以及动力、环境的集中监控维护管理，提高动力系统的可靠性及移动通信设备的安全性。

　　系统支持智能终端APP功能，可实时掌握配电房监控信息，实现移动化监测。

　　物联互联化

系统支持北向接口功能，预留系统数据交互管理、GIS系统、配电自动化系统、调度自动化系统、运营监控平台、城市电网平台等数据实现有效对接。

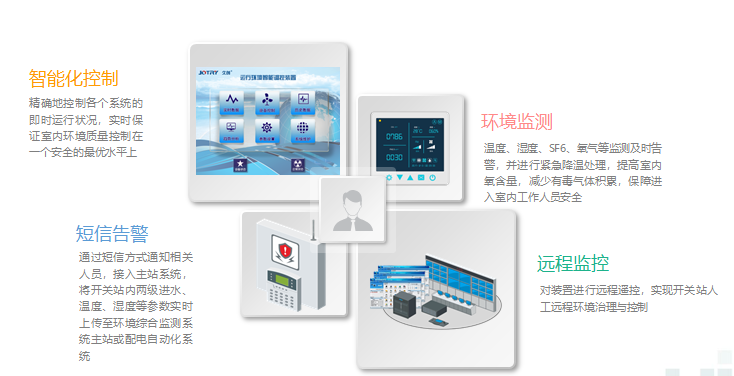

应用功能

　　现场环境管理

对配电房现场环境温度、湿度、SF6气体浓度、臭氧浓度、含氧量、烟雾火灾、水浸、噪声、防小动物等环境信息采集，并结合扩展设备实现预警联动，对配电房运行环境实时在线监控及视频管理

　　以按照辖区→配电房→监视区域→摄像机(可为多个摄像机，按监控目标分为一主多辅)树形方式展开选择所需监控的视频，可实时监视本地区所管辖配电房视频信息

　　设备状态监控

对变压器、高压柜、电缆和低压柜的温度、局放等设备状态信息采集，并结合扩展设备实现电气设备预警联动，对配电房设备实时在线监控。

　　远程控制

　　远程控制站端系统视频监控设备和环境监控设备，包括摄像机、灯光、门禁和电力环境调控机等的控制

　　告警管理

告警分为严重告警和一般告警两级，告警级别可设定，系统可根据实际应用中修改各参数告警阈值

高级应用功能

　　对配电房现场环境温度、湿度、SF6气体浓度、臭氧浓度、含氧量、烟雾火灾、水浸、噪声、等环境信息采集，并结合扩展设备实现预警联动，对配电房运行环境实时在线监控;

　　视频管理

　　以按照辖区→配电房→监视区域→摄像机(可为多个摄像机，按监控目标分为一主多辅)树形方式展开选择所需监控的视频，可实时监视本地区所管辖配电房视频信息

　　智能巡检

　　(a)与前端视频设备配合，可实现对现场人员的穿着及工作状态进行检测，

　　(b)与前端视频设备配合，实现现场人脸识别加强管理支持通过对开关柜进行视频巡检，对开关面板上的状态位置和气压表读数给出文字性的结论。

　　(c)现场出现异常，如人员非法入侵、温度超限、设备异常震动、动态侦测(开关跳闸、设备冒烟、起火等)，启动突发事件记录

　　与配网自动化配合的必要功能

　　对现场所需监控的设备进行预置位设置及编号，在进行开关的遥控操作时，本监控系统接收配网自动化系统后台的指令，在其系统界面自动打开所要操作开关的实时画面，并自动聚焦放大其操作面板位置，以便在进行开关遥控分合前确认其状态位置及气压表的状态。确保三遥操作准确无误。

　　运维管理

配电房设备的高效、准确运行对保证配电房安全、提高供电可靠性极为重要。利用视频信息、设备运行信息、营销基础档案信息、报修信息、告警信息等发现配电房设备存在故障，实时故障研判、准确定位、分析故障影响范围。

智能分析

　　(a)预警分析∶

　　预警分析功能将实现定时分析遥测数据是否越限、变化的遥信信号、异常的门禁信号、红外报警信号、温湿度异常信息。

　　(b)基于大数据的设备状态诊断∶

　　对配电房变压器、高压柜、电缆和低压柜状态量做大数据处理和分析，结合环境、运维数据等信息，判别设备的状态和变化趋势，及时预测设备故障风险。

　　手机APP功能

　　告警信息推送，当配电房系统出现告警后，可弹出提示信息。

　　主动查询，维护人员通过手机查询其所关注的配电房、关键设备实时数据。

　　业务扩展功能

　　支持智能小区终端、分布式电源、充电桩、安全运行状态监测等数据接入、预留主站及本地接口，智能配电房满足未来物联网、智能小区等综合管理和业务扩展的需求。

　　预留系统数据交互管理，能与4A系统、GIS系统、配电自动化系统、调度自动化系统、运营监控平台、特大城市电网平台等数据实现有效对接。
