环网柜(低压柜)温度监测系统

blob.png              blob.png           blob.png

环网柜(低压柜)温度监测系统

一、系统概述
    低压开关柜目前普遍适用于发电厂、变电所、工矿化工企业等电力用户,它为动力、照明及配电设备提供电能转换、分配与控制之用。

低压开关柜的开关连接和母排连接处存在接触电阻,由于接触不良和设备本身特性会逐步使该接触电阻增大,温度会逐步增加;特别是在大电流的情况下,更是加速连接处的氧化,氧化结果导致接触点电阻进一步增大,从而导致恶性循环。最终引起火灾事故。

低压柜测温系统正是为避免此类事故而设计的。该系统通过在母线连接处安装温度传感器来实时监测母线接点的温度,一旦有超温异常情况立即报警,并能根据历史记录分析产品的性能,做出状态判断,达到状态监测的目的。为低压配电系统的安全、可靠的运行提供强有力的保障。

该系统以微型计算机为核心,采用高可靠性设计,具有安装方便,抗干扰能力强等特点;配有RS485接口,可方便组成网络,是目前理想的低压开关柜测温解决方案。

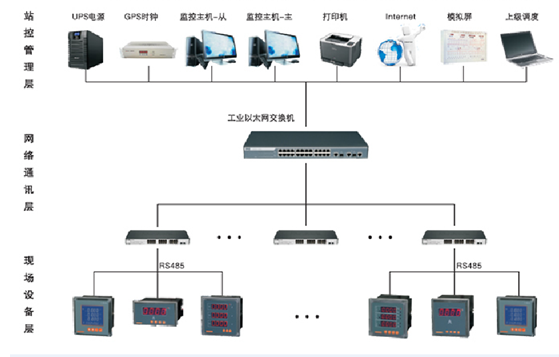

二、系统组成
系统层
系统层由工业级服务器搭建,采用主流组态软件实现现场数据实时采集、存储、分析、远程浏览等操作。
系统层支持本地报警、短信、电话,声光,邮件,微信,APP等多种报警方式,便于客户及时了解系统运行情况。
协议转换主机
协议转换主机采用低压温度在线监测主机,该产品可以同时巡检多路温度数据,同样可以根据温度情况,通过后台管理软件可以控制除湿器及风扇,实现远程或自动控制。
为广泛适应温度环境,该产品采用宽温设计,其扩展温度范围可以达到-4085,可以适应所有区域工作环境。
传感器
测温传感器采用铠装方式封装,既保证温度传感器本身强度,又便于根据现场实际情况设计外形结构。测温元件采用PT100工业级铂电阻,铂电阻以其优越的性能,广泛应用于各种测温环境中。
环境温湿度传感器采用瑞士进口温湿度传感器,较传统湿敏电阻准确度更高,稳定性更好、抗干扰更强。

三、系统特点
系统反应迅速
本系统采用直接接触式测温,系统巡检周期短,可以快速反应被测点温度变化情况。
维护成本低
系统设计采用高可靠工业元件,成功运行以后免维护。
本地温湿度采集及控制
系统具备本地温湿度采集功能,并且可以根据预设参数控制加热、排风或除湿。
本地指示及报警
系统具有本地显示数据及报警功能,清晰直观。


多路本地采集设计
系统设计多路温度采集,可以满足绝大多数环网柜、开关柜应用。
现场总线设计
现场总线设计,方便用户与各种系统通讯,实现无缝衔接。

四、技术参数
触点温度测量范围: -40  500
触点温度测量精度: ±1
工作温度范围: -4085
压力范围: 800hPa  1000hPa
湿度范围: 0%  95%
工作电源: AC220V/DC24V
 率: 10W
