ETC门架一体化智能机柜功能

 在2019世界交通运输大会上，由交通运输部公路科学研究院组织的一场科技成果发布会在北京国家会议中心召开，中交国通公司发布了ETC门架系统一体化智能机柜产品。ETC门架系统一体化智能机柜的研发需求来源于李克强总理在2019年两会政府工作报告中提出的要深化收费公路制度改革，两年内基本取消全国高速公路省界收费站，实现不停车快捷收费，减少拥堵，便利群众。目前交通运输行业正在全力推进此项重大任务。同时政府部门依托现代化的科技手段缓解交通压力，在各城区路口布设了不同厂商、不同功能的控制机柜，如信号灯机柜、电子警察机柜、配电柜、室外通信柜、网络柜等。但如此众多的机柜，却没有统一的尺寸、规格和建设标准。随着路口设备柜的数量不断增多，很多问题就逐渐暴露出来：标准不统一影响美观、运维单位多管理混乱、防盗功能弱风险极大、权限未统一责任难落实、设备运行环境不可控、缺少远程智能集中管理等等。上海至赢电子科技有限公司基于一体化设计理念，结合互联网技术，完后了机柜的设计。该一体化机柜有效地整合了其他机柜的功能需求和空间需求，且具有外形美观、功能强大、扩展灵活、安装方便等特点，满足需求的同时大大提升了城市的市容。

应用范围：高速公路，通信运营商的移动通信站点、户外小型方舱、铁路电气控制柜、电子警察、通讯基站、室外空气检测站、高速取卡机控制柜等。

ETC门架一体化智能机柜功能介绍

ETC门架一体化智能机柜是一款安全、可靠、防盗性能较强、噪音低、散热效果好、占用空间小的好产品。此产品还有一特点就是可以满足快速建站，把产品输送到站点，把三个舱体安装完成后，把电源线与预留好端子对接，电源，热交换器，空调，等设备就可以使用，无需现场安装布线。一体化机柜适合在室外境，如告诉公路，马路边、公园、楼顶、山区、平地安装的机柜，机柜内可安装基站设备、电源设备、蓄电池、温控设备、传输设备及其他配套设备或为以上设备预留安装空间及换热容量，能为内部设备正常运行提供可靠的机械和环境保护的机柜。一体化机柜由蓄电池柜、电源柜、设备柜组成，充分利用每个机柜内部可用空间。户外机柜选址时选择通风较好的区域，安装于空旷地带或楼面上，尽量不要安装于居民楼道内或居民房间内，以免影响通风散热效果，以及设备运行行噪音扰民;安装时必须有可靠的槽钢底座或水泥墩座，远离低洼地带及高粉尘区域，有合格的接地排。

智能室外一体化机柜的组件、部件、零件、附属设备及其安装接口，都是标准的、通用的。主要由金属材料制成，采用落地式安装方式的柜体，其内部可安装主设备( BBU)和交、直防雷、传输设备、电源、温控设备及其他配套设备，方便维护，并能为内部设备正常工作提供可靠的机械和环境保护的柜体。机柜内部设置4根安装立柱，用于安装设备和固定层板。安装立柱能够前后移动调节。机柜的外部无裸露螺丝，避免通过外部拆卸而形成偷盗;机柜采用同底座结构，并配有同-遮阳罩，以避免柜间漏雨而引起的腐蚀现象，设备、电源机柜柜门采用对开门方式，可以通过无线物联网与有线网络进行集中远程云平台管理。

四、室外一体化机柜的特点

1、智能机柜可以远程授权开锁权限、远程监控和记录门锁状态，开关门锁时间以及开锁人信息；

2、智能机柜内部有备用电池，断电情况下智能锁可待机一个月，期间可正常开锁 ；

3、智能机柜为大容量、多开门结构，方便内部设备的安装及维护 ；

4、预留外部紧急供电接口，断电时可以通过外部供电系统给内部设备进行供电。

5、箱体具有防尘、防晒、防雨等特点，全方位适应户外环境;

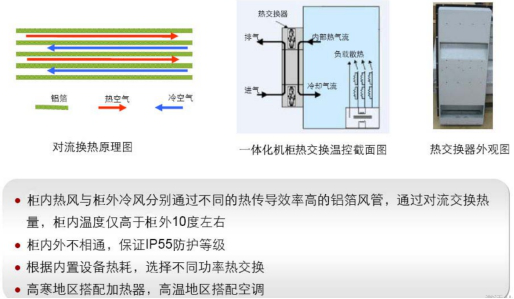

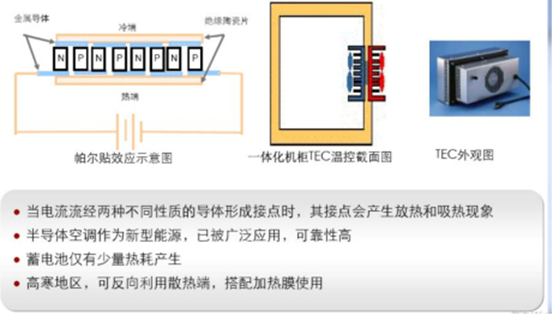

6、机柜采用交流空调或热交换或半导体空调和直通风混合散热，以达到机柜恒温的效果;

7、标配交流配电或直流配电单元(可选);

8、每个机柜都装有直流-48V的照明灯具;

9、机柜具有动力与环境监控功能，能实现电源掉电、电源故障、门禁、温湿度、烟雾、水浸、蓄电池电压等告警并上传;(可选)

10、机柜布局合理，线缆引入、固定和接地等操作便利，维护方便;机柜进线方式采用下进线，电源线、信号线和光缆都有独立的进线孔，不会相互干扰;

11、机柜内所使用的线缆、胶条、保温棉都采用阻燃性材料;

12、机柜可采用焊接方式、拼装方式;(可选)

13、基站一体化户外机柜采用标准19’’或21’’机架。(可选)

14、更简单、更高效室外供电方案

15、简单建站，系统结构紧凑，柜体支持快速拼装，支持多路能源输入输出，选址建设更简单。

16、智能运维，支持全面的智能网络能源监控，支持移动APP，运维支撑系统更智能。

17、简单升级，配电、功率、制冷全模块化设计，未来升级更简单。

18、高效运转，配备开拓者(KITOZER)业界优秀的高效整流模块，温控设计及站点级能效分析管理，运转更高效。

五、室外一体化机柜的组成

1、设备仓：设备仓分布在机柜的右侧，和蓄电池仓用隔板分开，便于设备空间的隔热。

2、蓄电池仓：用于安装蓄电池，机柜的外部的板材上贴有保温棉，以达到保温效果。蓄电池机柜也配有遮阳罩，以达到防晒防水的效果。柜体设有排气装置，可释放蓄电池产生的危害气体。

四、室外一体化机柜的特点

1、智能机柜可以远程授权开锁权限、远程监控和记录门锁状态，开关门锁时间以及开锁人信息；

2、智能机柜内部有备用电池，断电情况下智能锁可待机一个月，期间可正常开锁 ；

3、智能机柜为大容量、多开门结构，方便内部设备的安装及维护 ；

4、预留外部紧急供电接口，断电时可以通过外部供电系统给内部设备进行供电。

5、箱体具有防尘、防晒、防雨等特点，全方位适应户外环境;

6、机柜采用交流空调或热交换或半导体空调和直通风混合散热，以达到机柜恒温的效果;

7、标配交流配电或直流配电单元(可选);

8、每个机柜都装有直流-48V的照明灯具;

9、机柜具有动力与环境监控功能，能实现电源掉电、电源故障、门禁、温湿度、烟雾、水浸、蓄电池电压等告警并上传;(可选)

10、机柜布局合理，线缆引入、固定和接地等操作便利，维护方便;机柜进线方式采用下进线，电源线、信号线和光缆都有独立的进线孔，不会相互干扰;

11、机柜内所使用的线缆、胶条、保温棉都采用阻燃性材料;

12、机柜可采用焊接方式、拼装方式;(可选)

13、基站一体化户外机柜采用标准19’’或21’’机架。(可选)

14、更简单、更高效室外供电方案

15、简单建站，系统结构紧凑，柜体支持快速拼装，支持多路能源输入输出，选址建设更简单。

16、智能运维，支持全面的智能网络能源监控，支持移动APP，运维支撑系统更智能。

17、简单升级，配电、功率、制冷全模块化设计，未来升级更简单。

18、高效运转，配备开拓者(KITOZER)业界优秀的高效整流模块，温控设计及站点级能效分析管理，运转更高效。

五、室外一体化机柜的组成

1、设备仓：设备仓分布在机柜的右侧，和蓄电池仓用隔板分开，便于设备空间的隔热。

2、蓄电池仓：用于安装蓄电池，机柜的外部的板材上贴有保温棉，以达到保温效果。蓄电池机柜也配有遮阳罩，以达到防晒防水的效果。柜体设有排气装置，可释放蓄电池产生的危害气体。

3、门与门锁：机柜门采用内嵌式结构，门缝间隙紧凑。门开角度>110°，柜门含有限位结构，门限位装置在门处于“打开”状态时具有限位作用。门锁采用拉杆加锁片三点结构，可另加挂锁。结构牢固，防盗性强。每个机柜门都安装有门开告警传感器，以配合环境监控。

进风设备尺寸：基站用一体化户外机柜采用标准尺寸机柜。

系统其它设备介绍

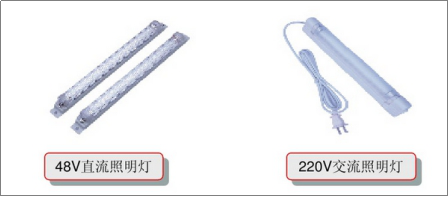

（三）、照明单元

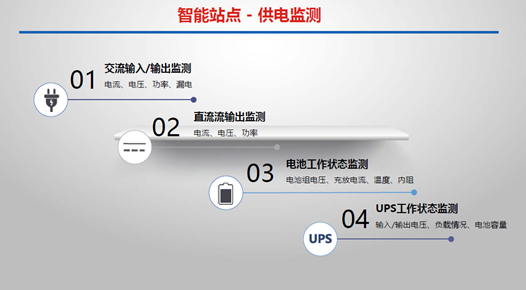

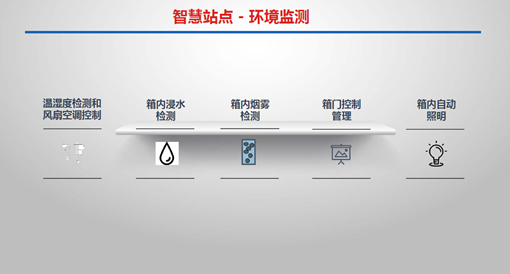

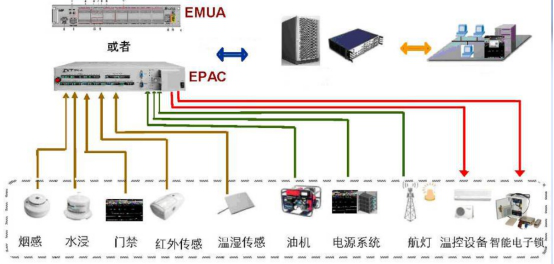

（四）、监控系统

1、机柜空调具有RS232或RS485通信接口，通过该接口可对温控单元的温度设定值进行调整以及对温度告警设定值进行调整，并能送出柜内外的温度参数和各种故障告警信息。

2、遥测:柜内温度、柜外温度。

3、遥信:电源故障告警，温度探头状态(故障/正常),温控单元状态(故障/正常)，柜门状态(开门/关门)、高压告警、低压告警、高压持续告警、低压持续告警、柜内高温告警、柜内低温告警、柜外高温告警、柜外低温告警、电源频偏告警、自定义告警(烟雾告警)。

4、遥控:能对空调参数进行远程设置或开关机。

监控报警上传接线说明OUT1:高温+水浸告警OUT2:整流模块告警OUT3:电池低压告警OUT4:门禁告警OUT5:烟感告警OUT6:市电掉电告警，干接点正常情况了闭合，开路时报警。

（五）、防雷系统

室外一体化机柜的交流侧提供B +C级防雷装置。机柜设置接地排，机柜的金属部分互连并接至接地排，防雷器的接地线必 须有良好的导通能力。具有双路电源 (市电/油机)手动转换装置，转换方式为采用2个开关机械互锁手动操作。机柜配置油机专用M6接线端子，安装接线较为方便。

（六）、配线系统

一体化机柜过线区预留足够的空间以满足机柜满配要求，柜与柜之间的配线由厂家配置，包括电源线、信号线等的连接线，线缆必须绑扎好。

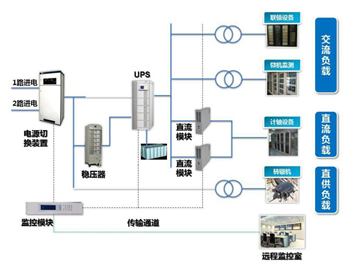

（七）、电源系统

1、蓄电池舱

（1）.蓄电池舱宜有换气装置，以便释放蓄电池产生的危害气体。

（2）.蓄电池舱结构应方便蓄电池的安装、察看和更换电池，应便于蓄电池的连线操作。

（3）.蓄电池舱内部不允许出现积水。

（4）.蓄电池舱禁止使用可能引起火花的机电设备或控制部件。

（5）.电池舱应有防虫、鼠等龃齿类动物侵入的装置。

（6）.蓄电池舱应满足蓄电池组的安装空间和承重，并不应妨碍缆线的布放路由。蓄电池舱在室外一-体化机柜柜体内的设置位置应合理，并与柜体的安装方式、柜体尺寸、内部结构相适应。

（7）.舱内装置宜具备温度感应的温度调节器,确保蓄电池舱工作环境温度为0'C~40C.8.满足本规范书电源部分的相关要求。

2、户外电池柜，用于为户外设备提供直流电源。机柜采用双层结构，主体材料采用镁铝合金(或不锈钢、镀锌钢板)，使用专业的户外粉涂，内部集成了温度控制系统、交流和直流配电系统、环境和电源监控系统、配线系统等等。

（1）主要特征:

1）、根据实际要求可以定制机柜。

2）、机柜内可以安装后备电池的容量。与直流整流模块组成不间断电源系统。

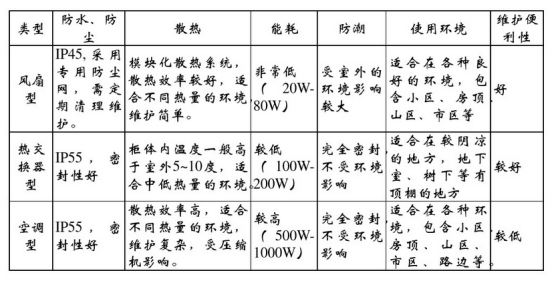

3）、三种温控方式:空调、热交换器和风扇。可根据实际安装环境合理选择。

4）、冷却系统能够消除设备所产生的800w热量并使电子设各箱的内部温度保持在55'C以下。

5）、合理的风道设计，使得柜内各处的温度达到使用要求。

6）、每个舱都有其独立的保险门， 使用户外专用锁(三点式锁)，防护等级高，防盗性能好。

7）、电气布线和交流/直流配电系统。

8）、一体化环境电源集中监控系统。 全双工遥信、遥测。
