边坡安全在线监测系统

边坡安全在线监测系统

概述：

边坡安全监测系统是边坡安全掌握及其支护结构维护决策系统的支撑条件之一。建立结构健康监测系统的目的在于确定边坡结构的安全性，监测支护结构的承载能力、运营状态和耐久性能等，以满足安全运营的要求。

系统优势

●零风险：通过传感设备智能化的感知结构物信息，无需人员在场；

●低成本：一次投入，长期监测；

●高效率：能够全天候24小时实时监测、当结构物出现异常时，系统能够第一时间将预警信息以短信的方式通知相关管理人员；

●服务优：可测得连续海量数据，提供任意时段报告，在特殊情况如极端天气条件下，可稳定获取有效的数据。

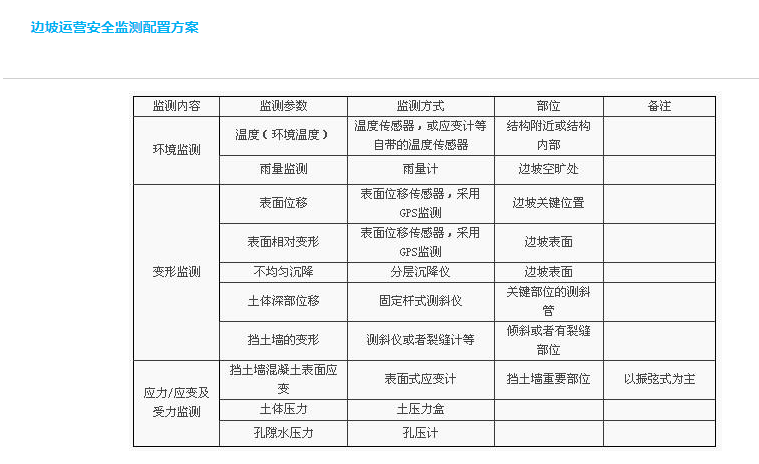

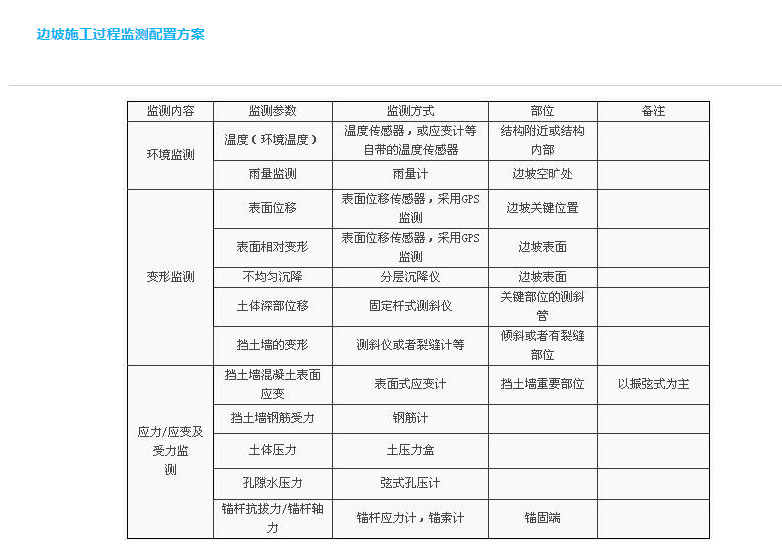

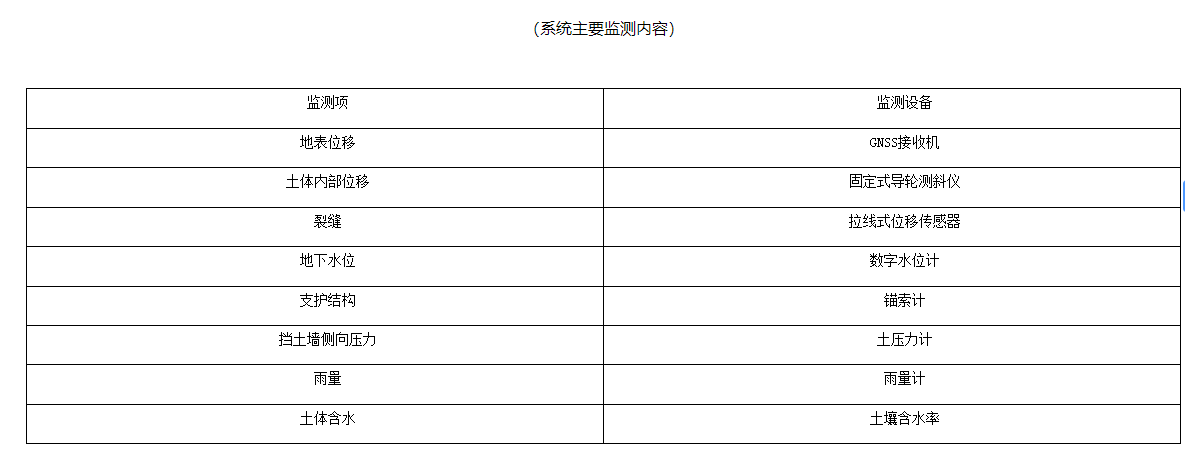

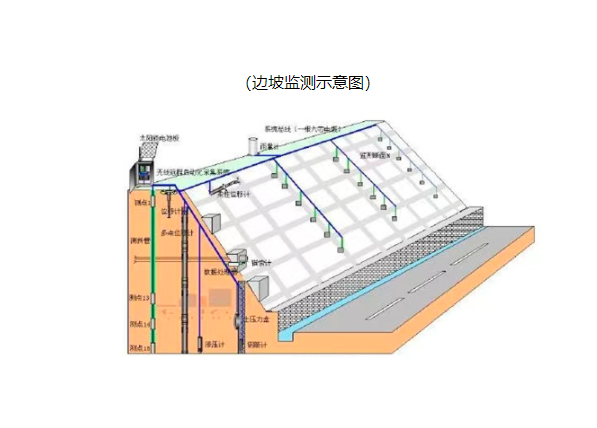

1)地表变形包括水平位移和沉降的监测，采用固定式测斜仪、静力水准仪、多点位移计等。

硷埋入式应变计、钢筋计、错杆计等。2)挡土墙受力监测，包括挡士墙的应变、错应力等，采用表面应变计、3)挡土墙的变形监测，主要为挡土墙的倾斜监测，采用倾角计等.

4) 土压力和孔隙水压力监测，采用渗压计、土压力计等.

5) 环境监测，主要为雨量和温源度的监测采用雨量计、温湿度计等。

系统特点

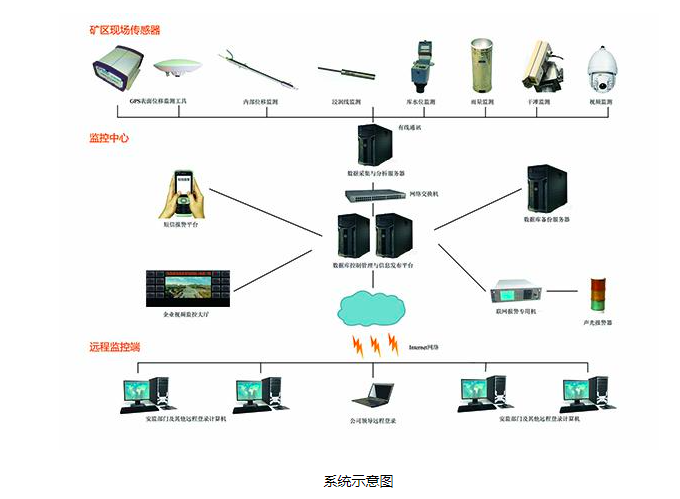

1根据公路边坡的特点和需要观测的技术指标，在边坡上安装数据采集的传感器系统，传感器系统将不同采样频率、不同类型的监测数据测量后，在采集平台进行集中采集和预 处理，然后统一远程传输到监控中心。可实时监测边坡的各测点测量参数。

2系统应能在无人值守条件下连续运行，采集到的数据可供远程传输，采样参数可远程在线没置。数据以数字或曲线图形式实时显示，记录和打印，24小时连续采样，在报警状态下能够进行特殊采样和人工干预采样。

3可根拒需要设定测点数据，对原始数据不仅可进行滤波、计算等处理，监测数据能够以多种数据库形式保存并可进行历史数据查询，还可以直接生成 EXCEL或其他形式报表.

4，系统具有实时自诊断功能，能够识别传感器失效、信号异常等，出现故障时，应能立即自动地将故障信息上传至监控中心，并激活报警信息，同时故道的传感器或子系统不影响其他传感器或系统正常工作，现场即时上传报警信息时，监控中心主机会出现明导的报警画面和警报信息。

5，当系统的部分暂时新审时，系统的各人部分应无需人为干涉即可自动重启，同步校准和织续下确运行，并保留新点信息能对系统中的每一用户进行口令和操作权限的管理，能对不同的用户分配不同的系统访问、操作权限级别，保障运行系统的安全性。
