桥梁安全监测系统

梁健康监测系统主要是对桥跨结构安全性能指标进行监测，通过对桥梁进行健康监测，反映桥梁结构在正常交通荷载和环境作用下的结构响应和力学特征，分析桥梁的结构健康状态，评估结构的可靠性，为桥梁的管理与维护提供科学依据。对桥梁在各种环境与运营条件下的语梁的烧度，桥面的烈锋，关键标的倾斜等参数进行实时自动监测，对各监测项目根据要求进行数据采集，存储和查询。对大桥关键构件(或部位)应力(或变形)进行超界的多级预警，并可通过监测数据的分析处理对结构异常情况进行自动诊断。通过桥梁健康监测，能平估桥梁健康状态，为运营养护部门提供桥梁状态信息，为桥梁的日常养护、检测、维护、加固及维修提供依据。

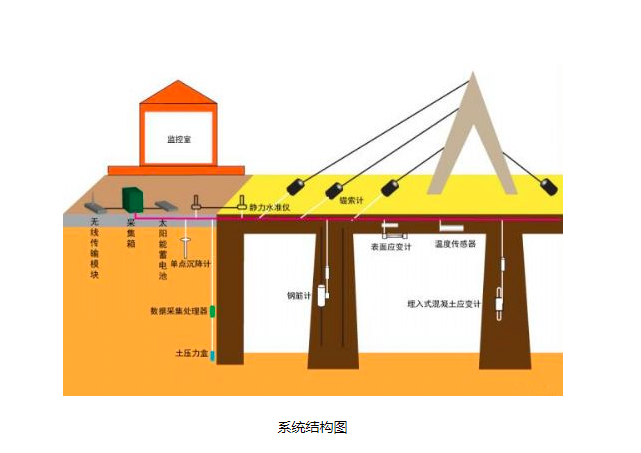

系统结构图

监测项目

主要对重点桥梁进行结构监测，结构动态特性监测，气象监测和(或)视频监测.

结构监测:主梁挠度、墩柱倾斜、支座位移、结构体裂缝、应力应变监测等

气象监测:主要是桥梁所在位置的降水量和大气条件，温湿度、气压、风速风向等.振动监测: 主要监测桥梁在三方向所受的振动情况，自振特性及索力监测等视频监测: 监测桥梁路面车辆运营的情况

系统特点

根据桥梁的特点和需要观测的技术指标，在桥梁上安装数据采集的传感器系统，传感器系统将不同采样频率、不同类型的监测数据测量后，在采集平台进行集中采集和预处理，然后统一远程传输到监控中心。

1，可实时监测桥梁的各测点测量参数，系统应能在无人值守条件下连续运行，采集到的数据可供远程传输，采样参数可远程在线设置。桥梁数据以数字或曲线图形式实时显示、记录和打印，24小时连续采样，在报警状态下能够进行特殊采样和人工干预采样。可根据需要设定测点数据，对原始数据不仅可进行滤波、计算等处理。

2，监测数据能够以多种数据库形式保存并可进行历史数据查询，还可以直接生成 EXCEL或其他形式报表。

3，系统具有实时自诊断功能，能够识别传感器失效、信号异常等:出现故障时，应能立即自动地将故障信息上传至监控中心，并激活报警信息，同时故慎的传感器或子系统不影响其他传感器或系统正常工作;现场即时上传报警信息时，监控中心主机会出现明的报警画面和警报信息。

4，当系统的部分暂时断电时，系统的各个部分应无需人为干涉即可自动重启、同步校准和继续正确运行，并保留断点信息。

5能对系统中的每一用户进行口令和操作权限的管理，能对不同的用户分配不同的系统访问、操作权限级别，保障运行系统的安全性。

6，实现对系统信息打印的管理功能，提供实时打印、定时打印、随机打印功能。支持对图形、报表、曲线、报警信息、各种统计计算结果等的打印。
