BA楼宇控制管理系统

上海至赢电子科技有限公司研发的智慧楼宇系统能够自动控制建筑物内的机电设备。通过软件能够系统地管理相互关联的设备，发挥设备整体的优势和潜力，提高设备利用率，优化设备的运行状态和时间，从而可延长设备的服役寿命，降低能源消耗，减低维护人员的劳动强度和工时数量，最终降低设备的运行成本。楼宇控制系统主要包括空调新风机组、送排风机、集水坑与排水泵、电梯、变配电、照明等。在整个楼宇范围内，通过整套楼宇自动控制系统及其内置优化控制程序和预设时间程序，对所有机电设备进行集中管理和监控。在满足控制要求的前提下，实现全面节能，用控制器的控制功能代替日常运行维护的工作，大大减少日常的工作量，减少由于维护人员的工作失误而造成的设备失控或设备损坏。

至赢智能楼宇管控系统系列产品基于国际标准BACnet开发，并支持Modbus、KNX等主流协议标准，自主研发的采集主机能完美兼容第三方设备，极大降低系统集成成本。产品广泛适用于暖通空调设备控制、智能照明系统控制、能耗管理以及房间智能控制等需求。

至赢智能楼宇管控系统提供丰富的产品选型，包括系统软件、第三方系统接口、可编程控制器、扩展模块、末端传感器和阀门、数据采集器、计量表具、智能照明控制器等，为客户提供专业、高效、实用、性价比高的智能楼宇管控系统解决方案。

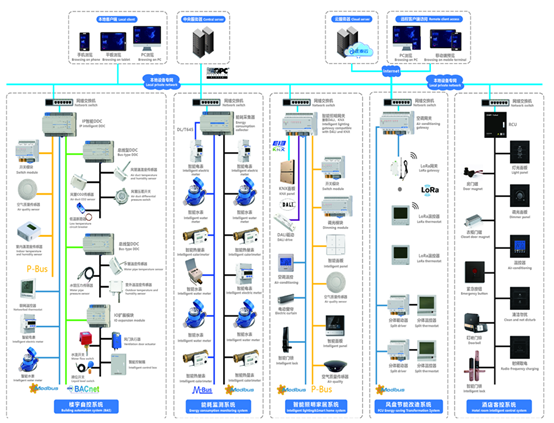

该系统自上而下包含管理层、网络通讯层和现场设备层三个层面

管理层

管理层针对楼宇自控系统的管理人员，是系统的最上层部分。主要由系统软件和必要的硬件设备，如工业级计算机工作站、数据库服务器、大屏幕显示设备、打印机、UPS 电源、路由器等组成。监测系统软件具有良好的人机交互界面，对采集的现场各类数据信息计算、分析与处理，并以图形、数显、声音等方式反映现场的运行状况。

网络通讯层

网络通讯层主要是由以太网设备及总线网络组成。该层是数据信息交换的桥梁，负责对现场设备回送的数据信息进行采集、分类和传送等工作的同时，转达上位机对现场设备的各种控制命令。

以太网设备：包括工业级以太网交换机。

通讯介质：系统主要采用屏蔽双绞线、光纤等。

现场设备层

现场设备层是数据传输终端，主要由可编程DDC控制器、扩展模块和现场设备组成，采用具有高可靠性的IP型DDC控制器，与数据中心传输现场设备数据。扩展模块担负着最基层的数据传输任务，其传输的数据必须完整、准确并实时传送至数据中心。

至赢楼宇自控的典型应用包括实现对空调新风系统、送排风系统、给排水系统、生活用水系统、换热站系统、空调冷源系统、电梯系统、照明系统、变配电系统等进行实时监控，及时了解大楼的设备运行情况，并有效地加以管理。通过管理软件，优化控制软件和节能，使软件达到自动控制，既节省人力，降低耗能，有保障了大楼的机电系统的安全、可靠运行。

系统相关页面

监控整个建筑物内的空调、照明、给排水、送排风、冷热源、变配电、电梯等系统设备的各项重要运行参数以及故障报警的数据，

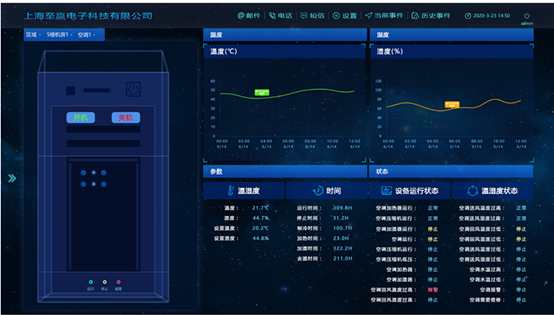

空调系统监控

l 风机运行状态显示

l 送风温、湿度测量

l 滤网压关状态

l 启停控制

l 风机故障状态

l 手动/自动状态显示

l 水阀调节

给排水系统监控

l 水泵运行状态显示,故障报警,启停控制

l 水箱、集水井水位显示及报警

变配电系统监

高压柜监控内容：

l 高压进线主回路运行状态、故障报警等；

l 进线电压、电流、频率、功率因素等参数低压配电柜监控内容：

l 低压进线主回路运行状态、故障报警等

l 低压柜各主要供电的参数

变压器监控

l 变压器运行工作状态、故障报警

l 变压器强制风冷机组各风机运行状态

电梯系统监测

监视内容：电梯运行、故障状态、上、下行状态。

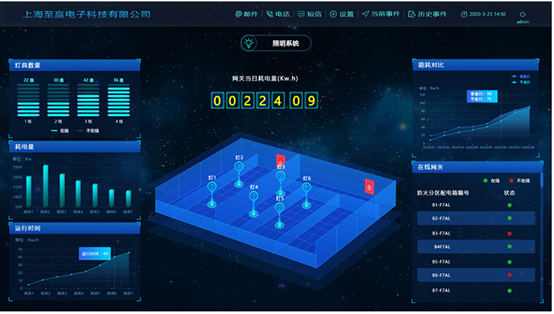

照明系统监控内容

l 监测照明系统的运行状态、报警状态，包括控制照明主机等；

l 通过图形化的界面，可以查询到照明系统的启动信息、故障信息等；

送排风系统监控

送排风机的运行状态显示,故障报警,启停控制。

手自动状态显示。

开关状态显示。

冷热源系统监控

冷、热水机组监控内容：

l 监控冷冻机组启/停控制、运行状态及故障报警。

l 监测冷冻水/热水供、回水温度。

l 监测冷却水/热水供、回水温度。

l 监测冷冻水供回水压力。

l 监测冷冻水水流状态。
