扬尘系统

扬尘是由于地面上的尘土在风力、人为带动及其他带动飞扬而进入大气的开放性污染源，是环境空气中总悬浮颗粒物的重要组成部分。环保部门分析，扬尘是大气污染的重要因素，对PM2.5的贡献率达到32%。其中来自建筑工地、水泥搅拌站、发电厂煤粉堆场、码头矿山堆场等处的无组织扬尘污染排放， 较之通过烟囱管道排放的有组织扬尘污染更难管理，对PM2.5的影响也更大。因此，监控和管理这些无组织扬尘污染源成为解决城市空气质量的重要抓手。

方案介绍

上海至赢电子科技基于环境监测的实际需求，推出了噪声扬尘在线监测解决方案，利用现代科学技术对扬尘的排放程度进行客观、科学、准确的量化和评价，是建筑工地，城市管理，大型工况企业扬尘排放浓度监测的首选，也是环保，建设，城市管理，交通，市政等相关部门对大气污染悬浮颗粒物排放源头控制评价的重要依据。

该方案由噪声扬尘监测站、传输系统（GPRS/4G）、监控软件及配置软件组成，能够对现场环境的PM2.5、PM10、环境温湿度及风速风向等多种要素监测、噪声监测、视频监控及污染物超标视频抓拍（选配）、有毒有害气体监测（选配）等多种功能；数据平台是一个互联网架构的网络化平台，具有对各子站的监控功能以及数据的报警处理、记录、查询、统计、报表输出等多种功能。该系统还可以与各种污染治理装置联动，以达到自动控制的目的。

噪声扬尘监测站

噪声扬尘监测站主要由扬尘监测单元、噪声监测单元、气象监测单元、数据采集处理单元、数据传输单元、LED 屏显示单元、视频字符叠加单元组成，实现工地环境参数的监测、展示、数据上传、视频叠加功能，完美对接政府监测平台，从而实现其环境参数的 24 小时监管。

可采集要素有温度、湿度、噪声、PM2.5、PM10、气压、TSP、风速、风向、风力和四气(CO+NO2+SO2+O3)，具体检测数据项数可按照需要进行选择。

扩散式噪声扬尘监测站

●  可通过 GPRS /4G方式将数据上传监控软件平台，同时该主机能够外接 1 路 LED 屏实时显示当前数值信息；

●  设备采用激光散射原理，风扇作为动力，内置防虫网，不会因为小虫造成数据测量不准确。测量范围0-1000ug/m3；

●  如果增加四气，需要增加电控箱。

泵吸式噪声扬尘监测站

●  设备具有泵吸功能采用高精度PM（PM2.5/PM10/TSP）传感器，并且带有过滤除湿功能；

●  该设备以气动流量泵作为动力，压强比风扇的强很多，大颗粒粉尘不会附着到腔体内部，并且测量腔体采用直通式结构，长时间使用也不会造成灰尘堆积，稳定性比普通扬尘要好的多，数据的一致性也好很多。另外还带有自动除湿装置，消除雨雾影响，不会出现雨雾天PM值爆表的问题；

●  可通过 GPRS /4G方式将数据上传监控软件平台，同时该主机能够外接 1 路 LED 屏实时显示当前数值信息；

针对不同需求，可进行选配配件。

GPRS/4G的优势

1.无需布线   2.实时上传   3.减少人工

该方案一般采用联网方式，基于GPRS/4G无线传输技术将数据上传至监控软件，用于无法使用有线传输方式的场景。

云平台

环境监控云平台

环境监控云平台是网页端在线监控平台，可以通过账号密码在不同终端登录，实现对噪声扬尘的监测点位置、设备类型和实时数据的实时监测，还可以通过手机、Pad、计算机等信息终端向管理者推送实时监测信息、历史数据曲线查看、报警信息，方便工作人员及时维护，提高其的稳定性和可靠性。

云APP

为方便移动端用户监测数据，推出手机APP，方便用户24小时实时监测。可以通过账号密码选择登录云平台账号查看该账号内设备状态，可一键控制上万个设备。支持视频查看，设备故障/异常报警，支持离线告警功能，支持实时数据查看，历史数据曲线查看，还可连接蓝牙打印机进行数据打印，功能强大。

噪声扬尘监控配置手机APP

噪声扬尘监测站自带Wifi模块，会发射WiFi信号，连接后可通过噪声扬尘监控配置手机APP进行配置，可以实现修改目标地址和端口、修改LED屏幕标题、选择LED屏幕显示要素，设置雾炮启动值、读取设备内物联卡号等。

方案功能

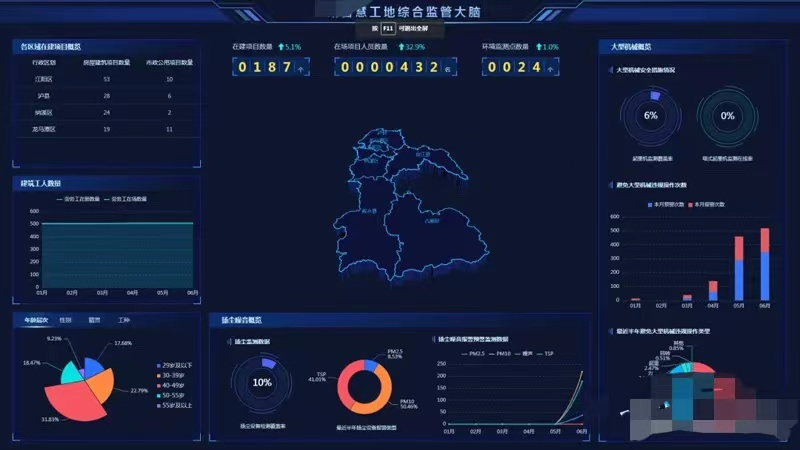

1、大屏可视化

直观展示该地区的环境信息、全市因子平均值、设备实时信息及设备列表等信息。

2、实时监控

采集各个站点的实时数据，通过实时监控和现场监控功能将现场状况快捷有效和干净直观的方式呈现给用户。

3、电子地图

直观展示该地区的全部扬尘监测点位，左侧列表可快速查询所需站点。将鼠标移动到某站点上即可查看该点的名称，单击某一站点可查看实时扬尘监测数据、站点基本信息、参数变化趋势等。

4、现场监控

列表中选取某一站点，即可查看实时监控视频。

5、实时数据查询

快速查找站点并选择需要查看的参数类型进行数据查询，页面以列表和折线图两种直观的形式呈现出近24小时的小时均值数据。方便查看近期参数浓度的变化曲线，分析数据方便快捷。

6、单点多参数查询

可以查询辖区内所有监测站点的历史数据。根据需要选择相应的时间范围和数据类型（小时数据、日数据、月数据、季数据）进行查询。折线图，饼状图直观显示时间段内的波动情况，方便预测未来趋势；列表显示具体数据，支持导出和分析。
