油罐区无线远程监控系统

一、油罐监测需求

由于油罐区和办公室之间布设数据传输线比较困难,故采用无线的方式对油罐状态进行实时、远程监控,可以避免破环形事件的发生。

二、无线检测系统总体设计

检测系统由温湿度传感器、压力传感器、无线通信设备、监控中心软件三部分组成。温湿度传感器和压力传感器主要测量油罐内的温湿度和油量。无线通信设备是把检测到的实时数据通过无线网络传送监控中心。由于无线传输不受距离的限制,因此一个监控中心可以检测多个油罐去。监控中心软件主要负责处理每个油罐发送过来的数据,并在电脑上实时显示。监控中心对历史数据进行永久保存。同时、监控中心还可对可能出现的危险数据进行短信报警。

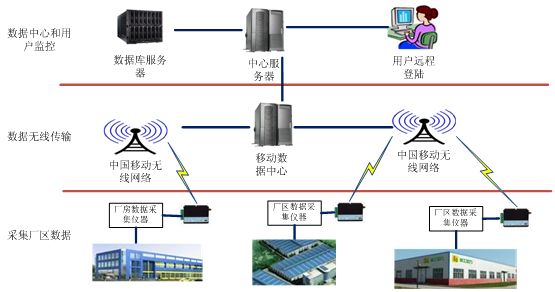

无线检测系统的系统架构图如下:

2.1数据中心及WEB系统结构框图

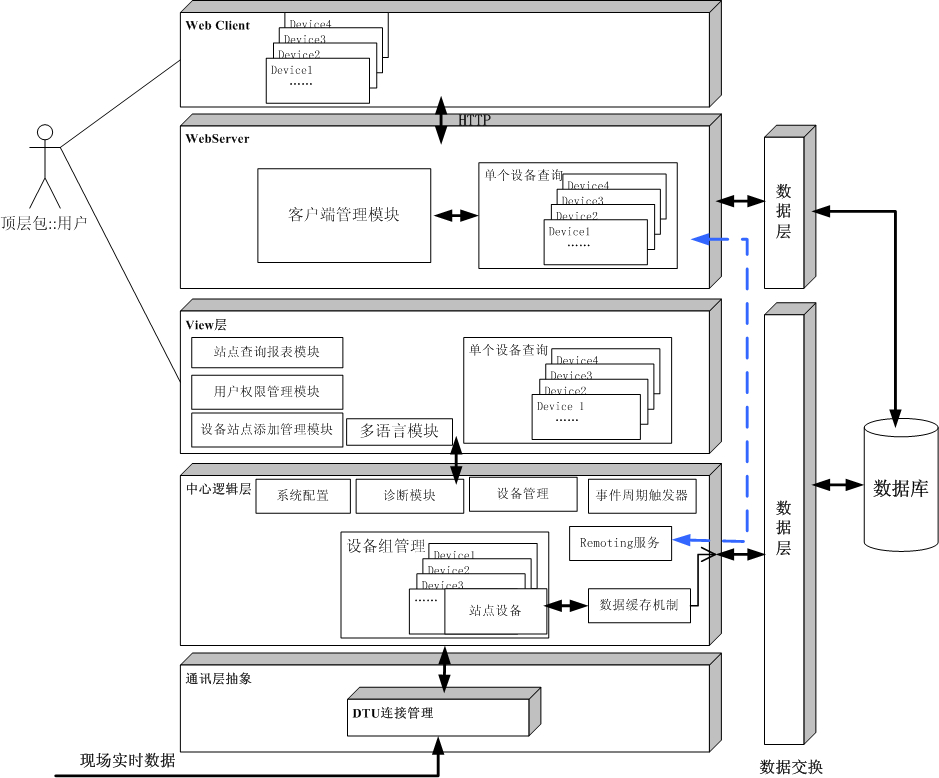

数据中心主要完成接收油罐状态数据、数据处理、保存、显示、远程登陆等功能,数据中心结构框图如下

2.2数据中心功能介绍

设备管理模块

该模块主要功能:添加,删除设备;配置设备信息,如配置DTU号,配置设备地址信息,配置设备类型,配置其他说明信息等。

组织设备,管理设备。当设备较多时,该功能特别重要,可方便客户管理设备,使组织清晰。如:

设备通讯管理模块

通讯管理模块负责程序与DTU的通讯管理。通讯管理模块,采用异步socket方式同DTU进行通讯。该模块会定期清除死连接,当有新DTU请求建立连接时会及时通知程序。

系统配置模块

该模块负责管理系统配置,如系统端口,采样周期,是否保存数据等系统配置信息。

通讯协议解码编码模块

该模块根据设备的通讯协议,将设备发送给数据中心的数据根据协议解码,然后将解码后的数据提供给软件中心,或显示或保存。

该模块还负责将查询命令,设置参数或控制命令,编码为设备通信协议格式,通过“通讯管理模块”发送给设备。

该部分随设备或通讯协议不同而不同。

  实时数据显示模块

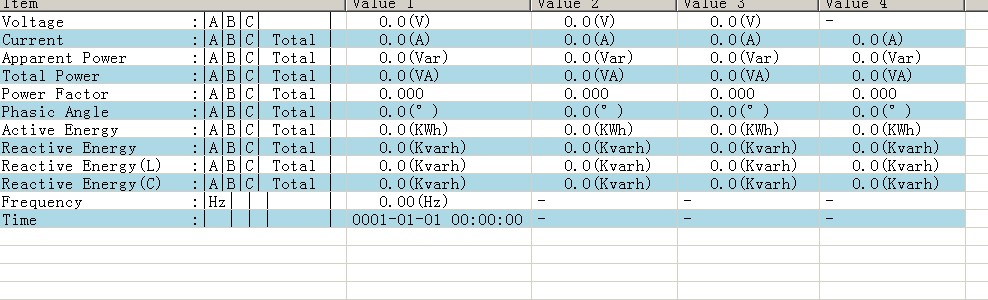

该部分将通讯协议解码后的数据显示。该部分可单独显示一个设备如:

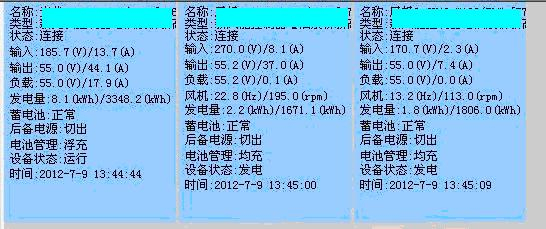

也可按站点显示全部设备信息如:

数据保存模块

可根据客户需要,将数据保存到excel文件或数据库。

历史数据程序模块

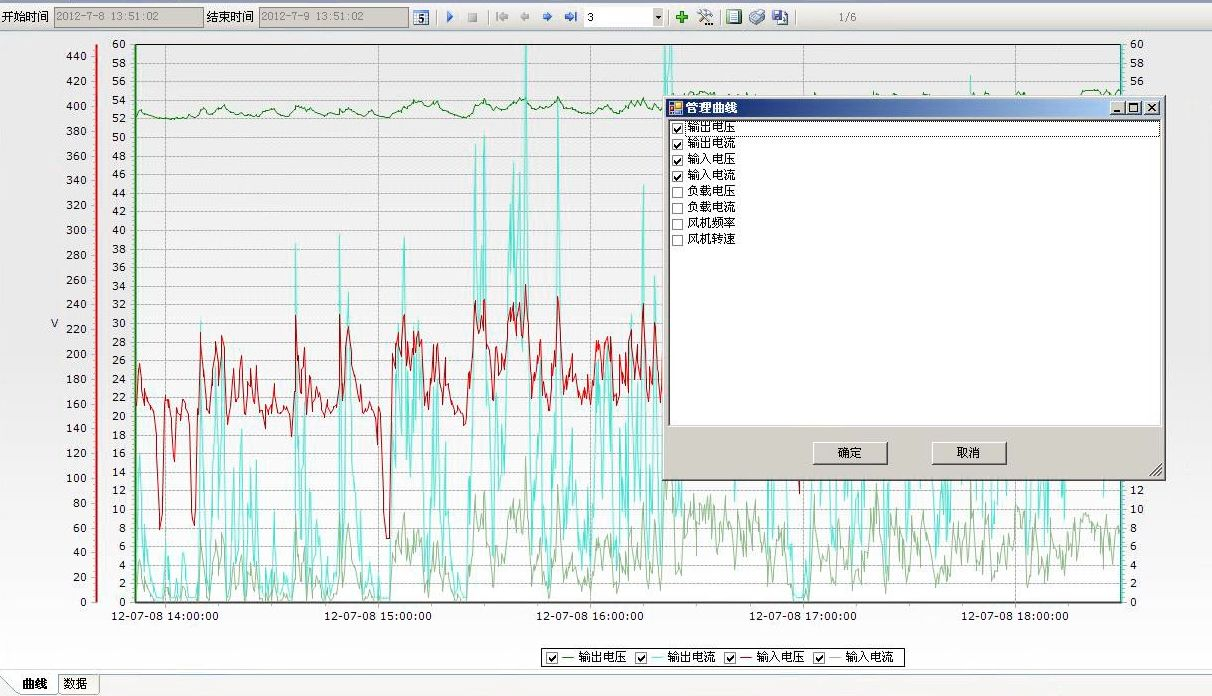

查询保存的历史数据,可显示曲线或表格数据。对曲线,可选择显示的曲线,具有曲线放大缩小功能。

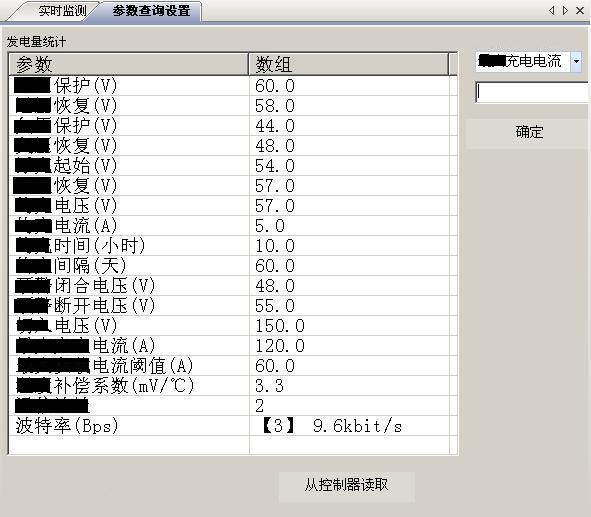

参数设置模块

该模块可运行用户通过DTU远程修改设置设备参数。

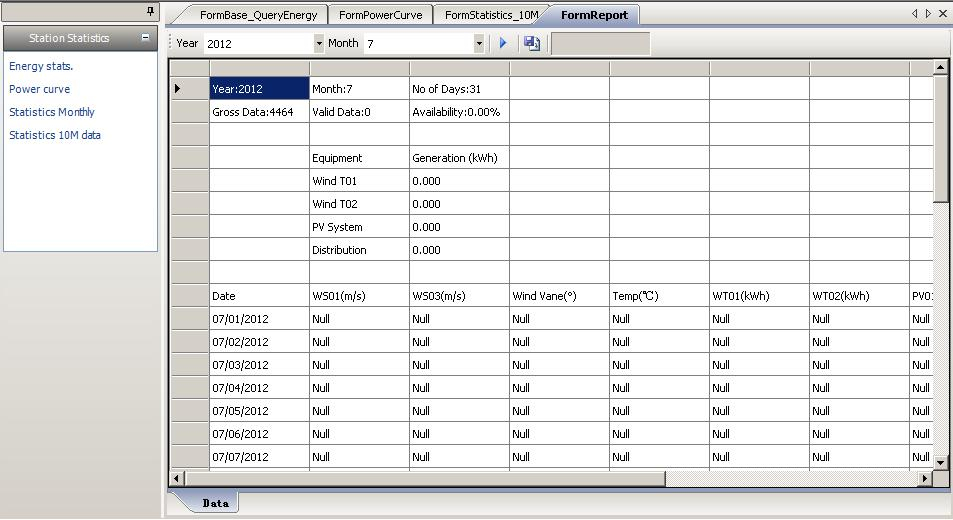

数据统计模块

根据客户需要,生成统计数据。

故障报警模块

根据设备报警条件,等发生报警时,给出报警信息。并记录报警信息。



2.3  GPRS无线数据传输

2.2.1 GPRS无线通信技术

使用GPRS无线通信技术进行数据传输具有一下优点:

1)网络覆盖面广、接入范围大,系统构建便捷、运行成本较低等特点。

2)传输速率较高,理论数据传输速率可高达171Kbps。

3)登录和接入等待时间短,可快速建立连接。

4)提供实时在线功能,用户将处于“永远在线”状态,数据实时传输。

5)计费合理,即使用户可以一直在线,但只按数据流量收取费用。

GPRS上述优势特点非常适用于实时采集数据、不易布线、设备分散的工程中使用。

2.2.2 GPRS D800无线传输产品

GPRS D800使用GPRS无线通信技术开发的一款实现数据无线传输的产品。D800通过RS232/RS485接口相连。当客户的设备把数据输出给D800,D800则把收到的数据通过GPRS网络发送给中国移动的GPRS网络,之后数据到达移动的机房,通过机房中的设备数据被传送到因特网。然后通过因特网数据到达数据处理中心。同样,数据处理中心也可以通过这套系统吧数据传给远端的设备。这样通过D800这个无线通道,数据中心就可以和远端的设备进行数据的交换。

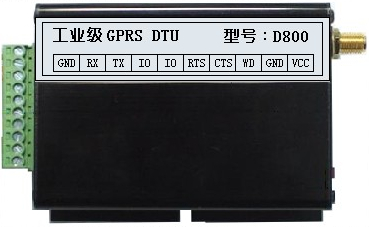

 GPRS D800产品采用工业级模块和芯片,以及稳定、方便、易用的软件,多年已经广泛应用电力、水文、气象、环保、物流等领域。产品外型如下:


2.2.3 D800产品性能指标

1、基本功能:

同时支持GPRS和短信的双通道数据传输

支持透明传输和协议传输

支持单中心和多中心的工作方式

多种数传方式,可以电话、数据唤醒等

支持数据中心使用域名或IP地址

支持短信的远程配置

远程升级,方便后续的功能增加和程序升级

2、硬件平台:

软硬件看门狗设计,保证产品长期稳定运行

使用凌特工业电源芯片

WAVECOM高性能工业级GPRS模块

5V-30V宽电压输入

抗干扰、防静电设计,适合电磁环境恶劣的应用需求

3、技术参数:

输入电压:5V至30V宽电压输入

接口:RS232,RS485,TTL

串口波特率:110~115200bits/s

工作温度:-20~+70ºC

尺寸:95x66x26mm


三、系统配置和调试

3.1连接DTU

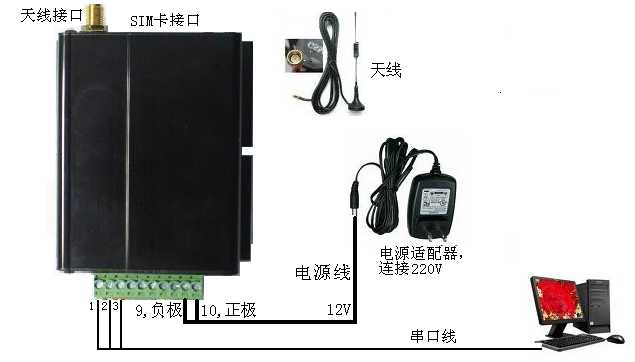

参照DTU的接口定义,用串口线把DTU和电脑连接起来,如下图所示:

接口定义

序号

1

2

3

4

5

6

7

8

9

10

RS-232

GND

RX

TX

GPI

GPO

RTS

CTS

WDC

GND

VIN

RS-485

GND

B-

A+

GPI

GPO

RTS

CTS

WDC

GND

VIN

TTL

GND

RX

TX

GPO

RTS

CTS

WDC

GND

VIN



按上图所示:

Ø 把天线通过天线接口和DTU相连。

Ø 在SIM卡接口处取出SIM卡座,放入开通GPRS功能,接入点是CMNET的SIM卡。

Ø 用串口线把DTU和电脑连接起来。串口线连接电脑的一端使用标准的9针接口,接线方法如下表:另一端连接到DTU的1(地),2(RX),3(TX)口。

DTU

9针接口

说明

1

5

GND

2

2

RX

3

3

TX



Ø 用220V转12V的电源适配器给DTU供电。正极接10口,负极接9口,请勿接反。





3.2配置DTU

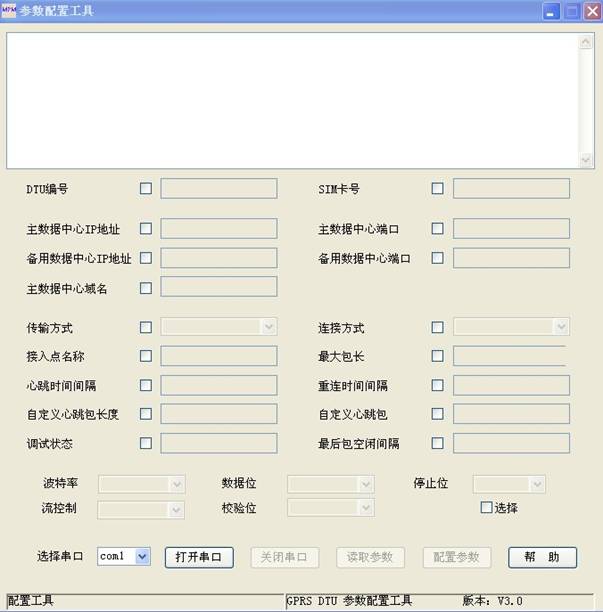

1、打开配置工具,如下图所示。

2、点击帮助按钮可以了解连接DTU的顺序。

3、连接DTU成功后,配置“主数据中心IP地址”。此地址是电脑连接到因特网的公网IP地址。可登陆http://www.ip138.com/,获得电脑的IP地址。

4、把传输方式配置成“透明传输”,连接方式配置成“TCP连接”,调试状态设置成“1”。注意把DTU和设备连接时要把调试状态设置成“0”。



3.3连接到数据中心

1、打开超级终端,把波特率设置成57600,8N1。

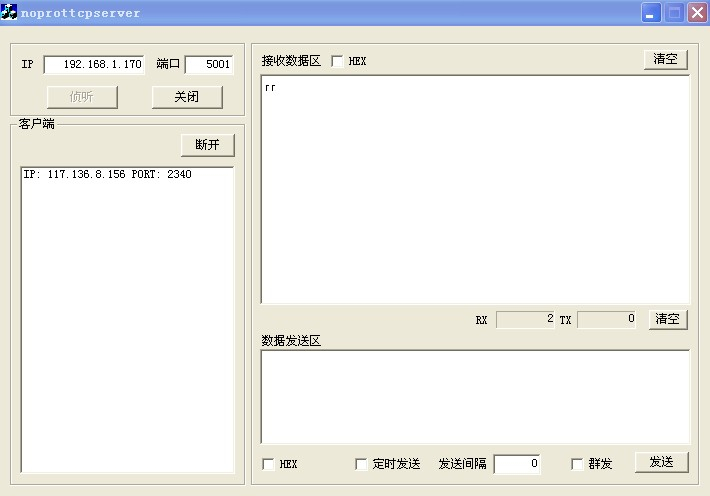

2、打开数据中心软件,把端口设置成5001,点“侦听”,等待DTU连接,如果DTU连接上来后如下图显示:

3、DTU和数据中心建立连接后,就可以进行数据的无线传输。通过超级终端发数据给DTU,DTU收到数据后通过无线的方式发送给数据中心软件并显示。数据中心也可以发送数据给DTU,DTU收到后通过串口输出并在超级终端上显示。



3.4其他问题

设置路由器转发

要建立DTU的测试系统,首先要保证运行数据中心软件的电脑是能够上因特网的。如果电脑是直接拨号上网的则不用进行路由器的转发,如果是通过路由器上网的,则需要在路由器上进行端口的转发设置。

获得电脑的本地IP地址。此地址和电脑的公网IP地址不是同一个地址。点左下角的“开始”-》“运行”菜单。然后输入cmd后点确定。

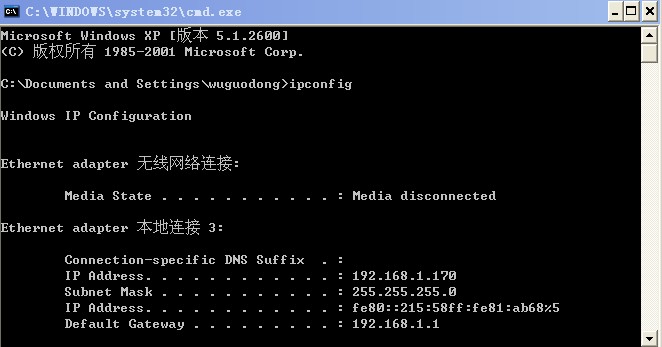

在弹出的对话框中输入ipconfig,如下图所示:

其中:IP Address。。。后面对应的“192.168.1.170”就是电脑的本地IP地址。

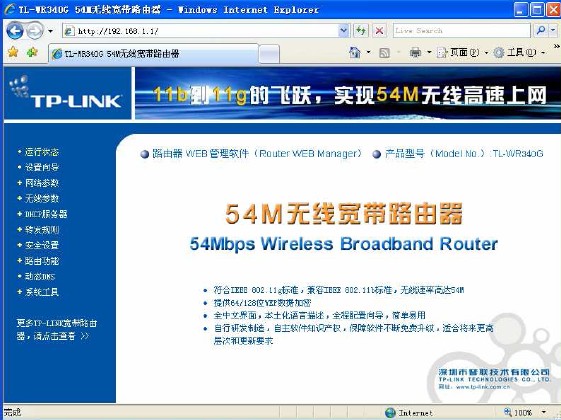

登陆路由器,以TP-LINK的路由器为例,每个品牌的设置界面有所不同,请参考其说明书。TP-LINK的如下图所示:

进入“转发规则-》虚拟服务器”,点击添加新条目。如下图所示。在服务端口号中填入5001。IP地址中填入电脑的运行数据中心软件的电脑的本地IP地址。点击保存。

其他注意事项:

把运行数据中心软件的电脑中的杀毒软件暂时关闭,有些杀毒软件截获网络数据包。
