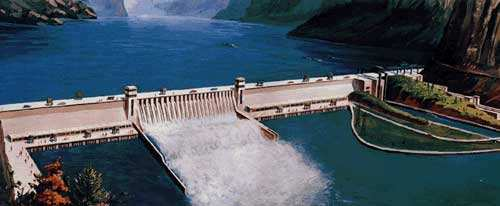

水库大坝监测系统

  水库河流大坝监测解决方案

大坝监测是通过检查对坝体结构、地基、相关设施及周围环境的测量观察。水库河流大坝失事的主要原因是坝体、坝基内部应力和扬压力超出设计限度，表现为出现裂缝、坝体位移量过大和不均匀以及渗水等以及相关坝体垮塌，周围岸坡滑坡。我司拥有自主知识产权的倾角传感器可以测量坝体的倾斜以及相应挠度，固定式测斜仪可以测土地深层位移。

客户价值

大坝安全监测工作始于20 世纪初，当时的方法和设备都较差，加以坝工设计、施工水平也不高，大坝失事时有发生由于大坝失事原因是多方面的，其表现形式和可能发生的部位因各坝具体条件而异。因此，在大坝安全监测系统的设计中，应根据坝型、坝体结构和地质条件等，选定观测项目，布设观测仪器，提出设计说明书和设计图纸。设计中考虑埋设或安装仪器的范围包括坝体、坝基及有关的各种主要水工建筑物和大坝附近的不稳定岸坡。

失事的主要原因是坝体、坝基内部应力和扬压力超出设计限度，表现为出现裂缝、坝体位移量过大和不均匀以及渗水等以及相关坝体垮塌，周围岸坡滑坡。主要观测项目有变形、应力、温度、渗流量、扬压力和伸缩缝等。我司拥有自主知识产权的倾角传感器可以测量坝体的倾斜以及相应挠度，固定式测斜仪可以测土地深层位移。

案构成

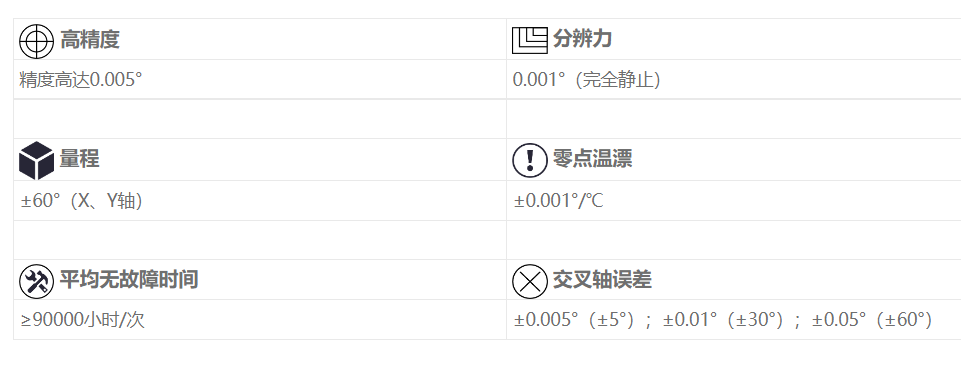

变形监测是通过人工或仪器手段观测大坝整体或局部的变形量，用以掌握大坝在自重、水压力、扬压力及温度等环境量作用下的变形规律，了解大坝在施工和运用期间是否稳定和安全，研究有无裂缝、滑坡、滑动和倾斜等趋势。变形监测主要包括的内容有：表面变形，内部变形，坝基变形，裂缝及接缝，混凝土面板变形及岸坡位移等。在监测过程中，主要运用外部变形观测网、正倒垂线、伸缩仪、水准点、静力水准仪、倾角仪、多点位移计等方式进行变形监测推出的一款高性价比数字型双轴阵列式测斜仪，它是一款可以垂直放置在测斜管内或直接埋入地下、也可以嵌入结构物内进行实时监测形变的传感器，可以单节使用也可以多节串接使用，本产品采用最新微机械机电技术，功耗低、体积小一致性和稳定性高。

通过检测各部分的重力场变化，可以计算出各段轴之间的弯曲角度，进而得出每段节点的变形量，能够实现全天候、实时、连续的变形量精确测量，可通过云端无线远程监测，安装简单，无需维护。
